之前我们谈到了中国夺冠热门跳水，这一期咱们聊聊世界首座3D打印铁桥。

最近，世界上第一座3D打印的不锈钢桥梁，成功“落户”在荷兰首都阿姆斯特丹红灯区的古运河之上。

如果你看多了粗犷硬朗的现代桥梁，这座桥绝对会让你眼前一亮，大呼不可思议！

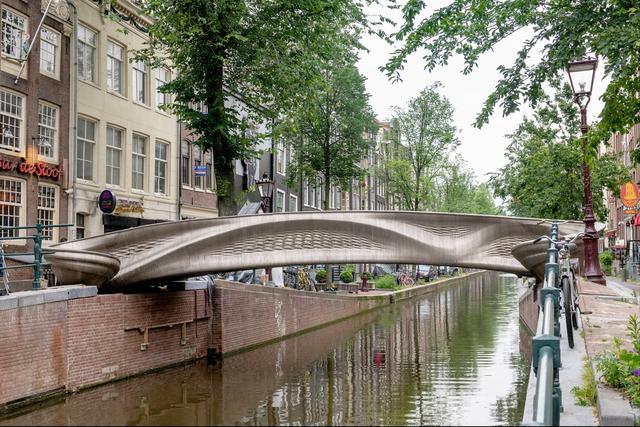

世界首座3D打印不锈钢桥

它看起来就像一整块不锈钢材打造而成，看不到一颗铆钉，也看不到传统桥梁的拼接结构，其外型曲线自然流畅，透露出浓浓的未来科技感。

桥身侧面

这个曾获得荷兰设计周公共设计奖的桥梁，是由荷兰MX3D科技公司与众多合作伙伴共同开发的，其设计和制造过程应用了最先进的计算机智能设计和机器人3D打印技术。

智能设计

MX3D公司与图形算法软件的领跑者Grasshopper，以及参与过北京鸟巢奥运场馆设计的Arup合作，采用先进的参数化设计建模和图形算法，把结构计算和几何调整结合起来，训练算法识别桥梁的非关键结构，以实现智能设计。

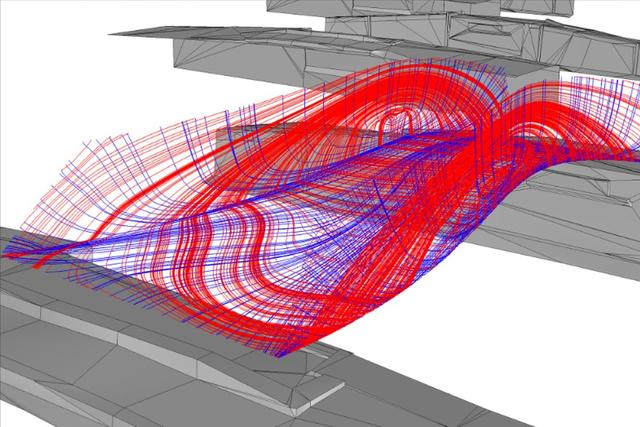

智能设计

当设计要求明确之后，设计师就可以借助计算机强大的运算能力，对原始设计方案进行快速连续地多次迭代完善，得到最终也是最佳的设计方案。

该项目从最初的U型桥梁设计开始，经过智能设计，形成大家看到的S型桥梁，既实现了结构的完整性和功能性，又兼具了设计美感。

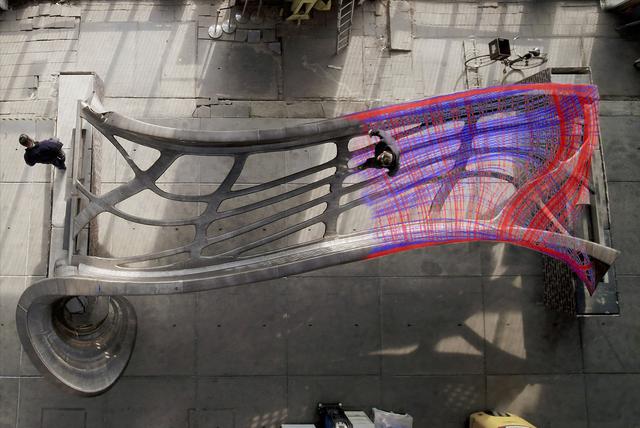

S型桥身

智能设计和3D打印的结合，简化了设计和生产过程，不仅让设计师能够探索更大的形式自由，还可以缩短产品的生产交付时间。

超大尺寸3D打印

为了实现超大尺寸金属结构的3D打印，MX3D公司把焊接用的机器人升级改造成可以3D打印不锈钢桥的建造设备。

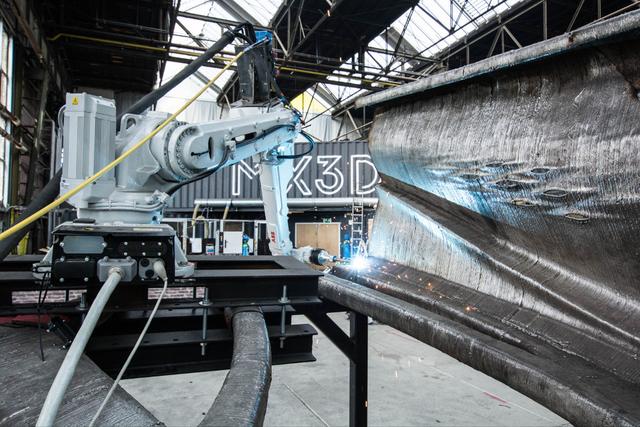

3D打印建造设备

整桥的建造过程从桥的两端开始，3D打印设备使用高温融化的不锈钢，根据数字模型逐层构建桥体结构。

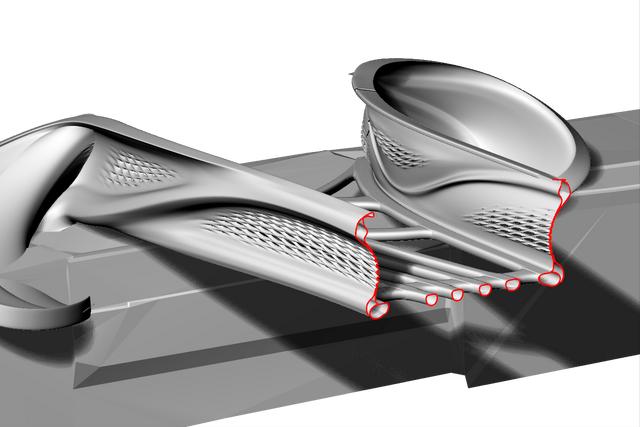

建造示意图

PLA这种3D打印机耗材有毒吗？

FDM3D打印设备由于价格亲民，使用方便，近年来逐渐进入寻常家庭。在使用3D打印技术时，许多朋友会有疑问，3D打印机耗材有毒吗？今天小编就给大家科普一下FDM打印中最常见到的PLA耗材。 什么是PLA耗材？有毒吗？ 就拿纵维立方生产的PLA3D打印机耗材来说，它的

当然，这种新型不锈钢不同于普通钢材，建造团队还提前对这种材料进行了包括负载能力在内的多项测试，来确认这种新型3D打印钢的性能，从而确保桥梁的结构强度符合安全规范要求。

这座跨度12.5米，重达4.5吨的不锈钢桥梁，在2018年4月就完成了主体结构的3D打印，在安装上桥面之后还参展了同年10月的荷兰设计周，并且荣获公共设计奖。

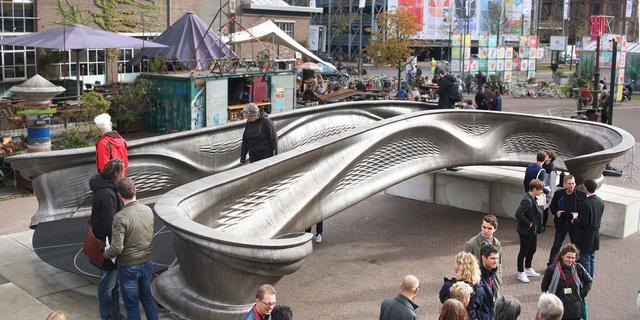

荷兰设计周参展

然而由于安装地点所在的古运河迟迟未完成整修，该桥的安装工作也一直无法开展，直到最近桥体才通过运河运输到现在的桥址，完成架设并且正式通行。

数字化副本

这座桥梁还配备了一个由众多传感器组成的态势感知网络，收集桥体不同位置上的形变、位移和振动数据，也包括附近空气温湿度等信息。

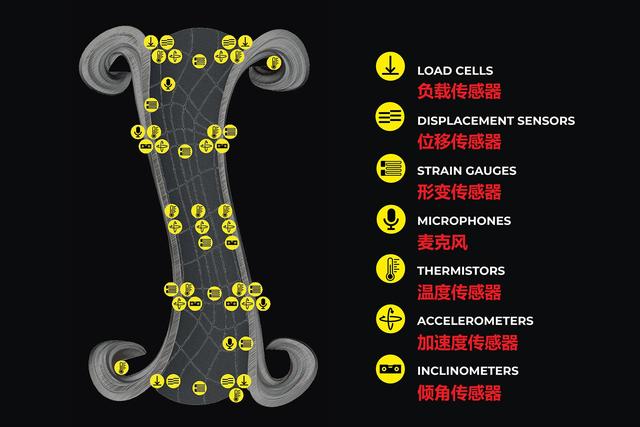

桥体态势感知网络

通过这个感知网络，工程师可以远程实时监控桥梁的健康状况，还能研究它在整个使用寿命里的所有变化。

此外帝国理工学院的研究人员还将深度挖掘收集到的数据信息，在计算机内构建一个数字化桥梁副本（动态的计算机桥梁模型）。

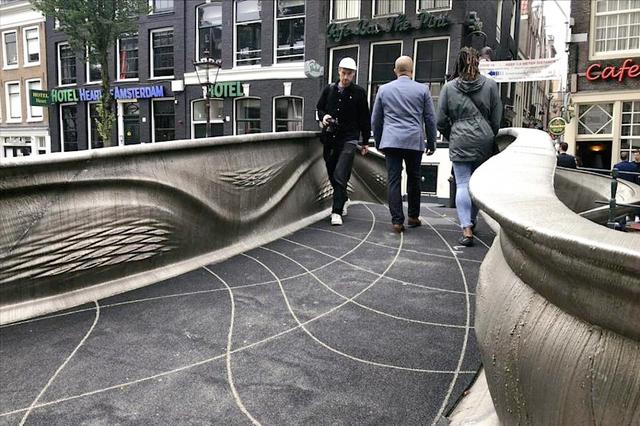

行人通行情况

这个数字化副本将揭示不同环境条件和动态负载下的桥梁性能，以及行人通行使用情况，所有这些都有助于进一步开发智能设计语言，并且为以后设计和建造类似的超大尺寸3D打印金属结构积累数据和经验。

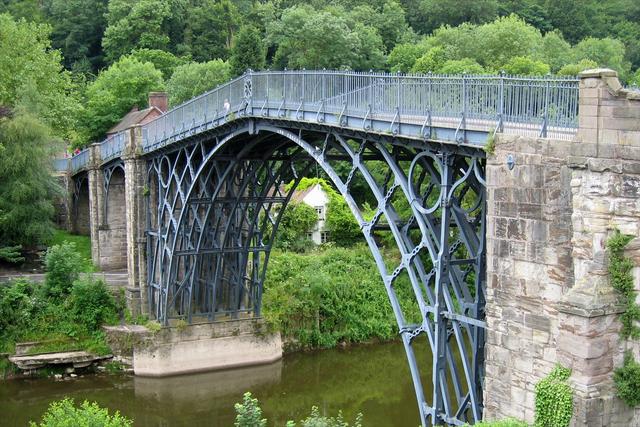

英国“铁桥”

回顾历史，1779年世界上第一座铁桥在英国什罗普郡赛文河上建成之后，它为工业革命时期的工程师们带来了很多设计灵感，也成为当时许多公共设施建设参考的对象，影响十分巨大。

而在200多年后的今天，这个位于荷兰运河上的世界第一座3D打印铁桥同样具有深远的借鉴意义。

3D打印“铁桥”

因为在城市面貌日益趋同的现在，大家可能都有这样的感受：出差旅行到不同的城市，越来越难体会到城市的特色，除了景点之外和家乡城市差异不大，觉得哪哪都差不多！

值得庆幸的是，先进智能设计和3D打印技术的应用能够解决这个“痛点”，让城市摆脱一成不变的形象。

将来大家无论出行到哪里，都能收获新鲜感，再也不会让人有此地似曾相识的感觉！
