带4.5升四缸发动机的德拉赫S型是其时代最伟大的赛车之一，也是寿命最长的：经过100多年经久的四缸，不可挽回的发动机损坏带来了最终的退出。借助逆向工程3D打印此传说终于可以重生。

该法国汽车制造商德拉赫自1905年至1935年是全世界豪门客户的独家豪华车供应商。该公司更立足于赛车运动，并战果累累 – 例如在法国大奖赛和印第安纳波利斯

今天，作为稀有汽车的德拉赫S型是史上无价之宝的杰作之一。仅存的1914年参加了法国大奖赛的赛车在100年后终于遭遇了引擎故障，采用传统的方法已无法修复。唯有打造全新的发动机才是能让此车重新启动的唯一解决方案。问题是：一个世纪后即没有了零配件，也没有了结构图纸。

带4.5升四缸发动机的德拉赫S型是其时代最伟大的赛车之一，也是寿命最长的：经过100多年经久的四缸，不可挽回的发动机损坏带来了最终的退出。借助逆向工程和3D打印此传说终于可以重生。

损坏的发动机缸体成为数据基础

如果没有已损坏的发动机，那么此复杂的项目必须要从零开始，并且基本上没有可能获取所需的数据材料。一个来自于澳大利亚的曾参加过CSIRO Lab 22 等的专家组为此疑难找到了解决方案。

我们拆卸了损坏的发动机，并使用测量臂做了一个结构重组。通过逆向工程，所需的三维数据被生成。在没有现代化测量技术和3D打印技术的情况下，此类稀有的赛车发动机的翻新基本上没有可能。但是通过今天的最新技术，我们快速并节省成本地实现了此项目。

尽管如此，此项目需要大量的专业技术。这么复杂的发动机部件的重建需要专业的工程师。他们必须具备有关于组件的功能、加工、可铸性、浇口和溢流系统的专业知识。所需的细节工作在电脑上完成。被生成的CAD数据用于砂型模型的打印，并由浇铸工作人员检验。利用模拟工具最终确定了铸造工艺。

原装发动机作为模型

发动机的测量

3D打印钛合金来了：未来金属大规模应用的前兆
2020年3月，全球知名的跑车品牌布加迪，发布了一款跑车Chiron Pur Sport，全球一共发售60台，320万欧元的天价起步。作为全球跑车中的“超跑之王”，布加迪每次发布新车，都会引起广泛的关注。但很多人没意识到，这不仅是汽车界的一场盛宴，同时也是材料学界

发动机缸体的CAD数据

基于CAD数据的铸造模拟

虚拟安装空间中的压力部件布置

3D打印是唯一的经济化的可能性

获得所有的设计数据，并纳入金属流动、收缩和通风管道的铸造技术特性后，为之后浇铸而用的砂型核心开始被生产。传统的使用芯模工具生产核心的工艺由于时间、精确性和成本的原因无法被接纳，所以唯一的可能性就是不需工具的砂型模具3D打印。

整个CAD模型由14个部件形成，而原件至少具备42个部件。为了确保打印一个精确的塑料模型，事先仔细的确认了所有部件的精确性。在此使用的工艺通过测试模型成品的评价和优化，获得极高的分辨率和完美细节的得分。为了确保发动机的每个细节、模具的设计尽可能接近原件打造，首先打印了一个测试模型，并做了一次测试浇铸。

然后，开始准备打印整个砂型核心组合。为此使用了VX1000打印系统。模具的形成不需昂贵的模具装置，而是全自动的一层一层覆盖300微米厚的石英砂岩层，通过设备的打印头选择的使用粘合剂粘合。打印流程过后，模具需被解包，并消除多余的沙粒，模具完成。因为模具是根据指定的CAD数据而形成的，所以打印机的高分辨率使模具达到细节丰富并精确的效果。

3D打印PMMA发动机模型

拆卸的电机铸模

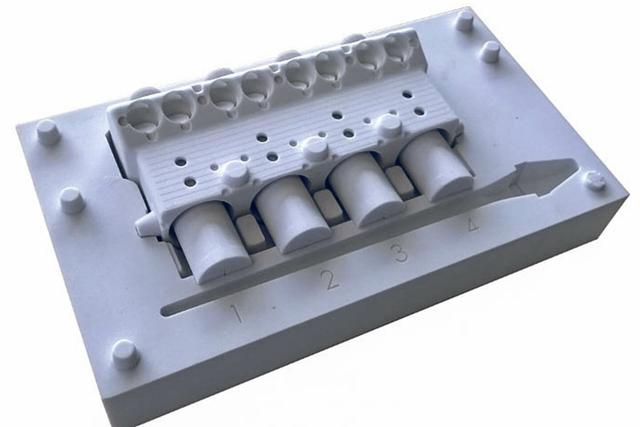

3D打印砂模

原厂电机与铸件的比较

之后的浇铸完全按计划进行，组件的后处理工作因砂型模具的高质量和精确度极为简单。通过这个项目，该澳大利亚团队和CSIRO专家们使此S型赛车传说再次复活，希望还能延续100年
